單回路數字顯示控制儀


NHR-5100系列單回路數字顯示控制儀

概述

    NHR-5100系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理,構成數字采集系統及控制系統,廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。

 單路輸入,雙屏LED數碼顯示,且帶有光柱模擬指示功能(0~100%)。

 具備36種信號輸入功能,可任意選擇輸入信號類型,0.2%級測量精度。

 熱電阻熱電偶信號分辨率可切換:1℃或0.1℃。

 具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能,帶LED報警燈指示。
    具有電壓、電流變送輸出信號可選。

 支持RS485、RS232串行接口,采用標準MODBUS RTU通訊協議。

 儀表可帶RS232C打印功能,具有手動打印、定時打印、報警打印等功能。

 帶DC24V饋電輸出,為現場變送器配電。

 輸入、輸出、電源、通訊相互之間采用光電隔離技術。

 具備多種外形尺寸及樣式供用戶選擇。

 參數設定密碼鎖定、參數設置斷電永久保存,具備參數恢復出廠設定功能。

儀表面板

42084

儀表接線圖





規格尺寸為A、B、C、D、E、K、L、M型接線圖

注:橫豎式儀表后蓋接線端子方向不一樣,見示意圖1。


規格尺寸為F型接線圖

                                                                      規格尺寸為H型接線圖

注:上述接線圖中在同一組端子標有不同功能的,只能選擇其中一種功能。如RS485和RS232在同一組接線端子上,只能選擇一種。

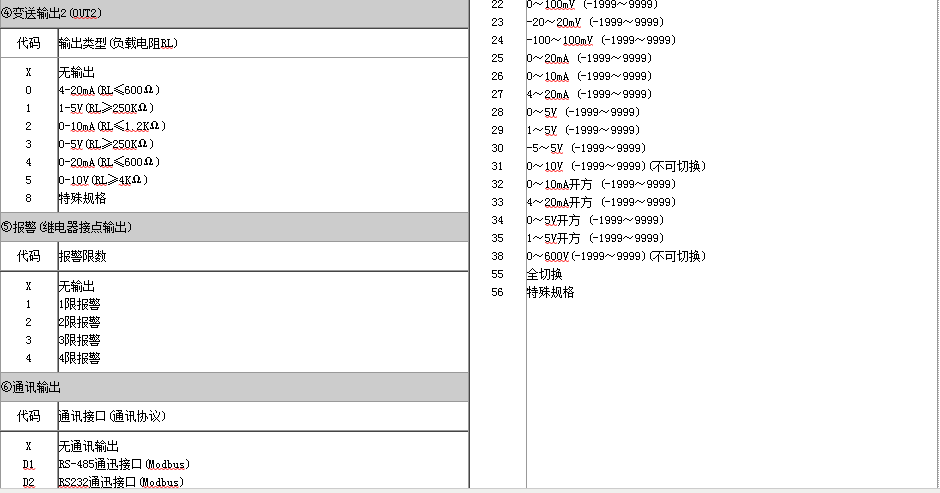

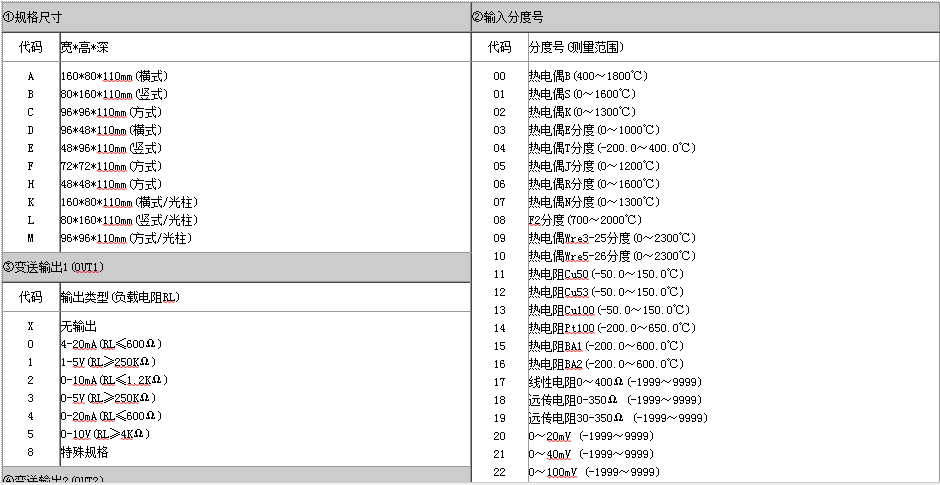

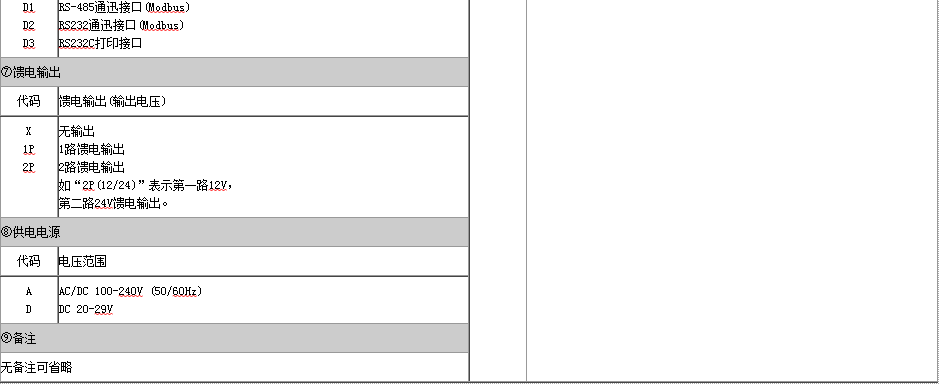

儀表選型

NHR-5100□-□-□/□/□/□/□( )-□-( )
        ① ② ③ ④ ⑤ ⑥ ⑦    ⑧  ⑨

備注:

1、選型時請根據接線圖來選擇功能,由于尺寸小的儀表接線端子少帶不了全功能,有的功能在同組端子上只能選擇其中一種功能;
2、規格尺寸為F型的儀表不帶RS232C打印接口;
      規格尺寸為H型的儀表不帶RS232通訊接口和RS232C打印接口,輸入分度號不可選擇38:0~600V;
3、規格尺寸為H型以及接線端子25-36間帶報警功能的D、E型儀表,繼電器觸點容量為AC125V/0.5A、DC24V/0.5A,其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
4、選型時必須完整,沒有選到的功能項不能省略,必須用“X”補上。
      例1:NHR-5100A-55-0/X/2/D1/1P(24)-A
