防爆標志

【Exia】IIC(國家級儀器儀表防爆安全監督檢驗站認證)

認證參數

端子

7-9、10-12

IIC 12V35mA     IIC 12V45mA   IIB 12V60mA

最大允許電壓

Um=250V       Um=250V       Um=250V

電壓

Uo=28V        Uo=28VDC      Uo=28VDC

電流

Io=93mA       Io=119mA      Io=150mA

功率

Po=0.65W      Po=0.83W      Po=1.05W

電容

Co=0.05μF     Co=0.05μF     Co=0.5μF

電感

Lo=2.4mH      Lo=2mH        Lo=4mH

35mm導軌式安裝，安裝時請注意卡位穩定、牢固。

請盡可能垂直安裝，以利于儀表內部熱量散發。

供電電壓范圍

DC24V±10%

功耗

35mA輸出≤1W，45mA輸出≤1.5W，60mA輸出≤2.5W

危險側

信號輸出內部等效電路類型

見（圖一）

開路時輸出電壓

24-26V

電流(35、45、60mA)時輸出電壓

≥12V

安全側

輸入開關閉合或晶體管導通時，向危險區設備供電。

輸入開關斷開或晶體管不導通時，不向危險區設備供電。

絕緣強度

本安端與非本安端

2500Vrms（1min，無火花）

環境條件

工作溫度

0～50℃（無凝露、無結冰）

相對濕度

5%～95%RH

保存溫度

-10～60℃（無凝露、無結冰）

標準

電磁兼容性

符合GB/T18268工業設備應用要求（IEC61326-1）

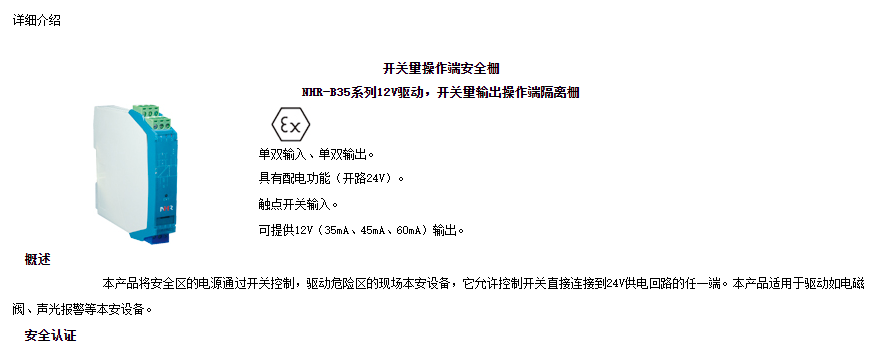

12V驅動，開關量輸出操作端隔離柵                                   NHR-B35

-

□

/

□

-

□

/

□

位

規格

注釋

|
|
|
↓
□

/

|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

/

|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

7/8

<輸入>

輸入I/輸入II(從列表中選擇代碼)

代碼

類型

X

無輸入(僅限于第Ⅱ路)

36

觸點開關量

9/10

<輸出>

輸出I/輸出II(從列表中選擇代碼)

代碼

類型

X

無輸出（僅限于第II路）

K7

12V/35mA輸出

K8

12V/45mA輸出

K9

12V/60mA輸出
