經濟型數字顯示控制儀


詳細介紹



經濟型數字顯示控制儀

NHR-1103系列經濟型三位單回路數字顯示控制儀

概述
    NHR-1103系列經濟型三位單回路數字顯示控制儀采用模塊化結構、操作方便、性價比高,適用于輕工機械、烘箱、實驗設備、加熱/冷卻等控溫范圍在0999℃的對象。

★單通道輸入,雙排三位數碼管顯示。

★具有多種熱電阻\熱電偶輸入信號類型可選,測量精度為0.3%。

★熱電阻\熱電偶信號分辨率可切換:1℃或0.1℃。

★具備上下限報警功能,帶LED報警燈指示。

★具有電壓、電流變送輸出信號可選。

★輸入、輸出、電源相互之間采用光電隔離技術。

★具備多種外形尺寸及樣式供用戶選擇。

★參數設定密碼鎖定,參數設置斷電永久保存。

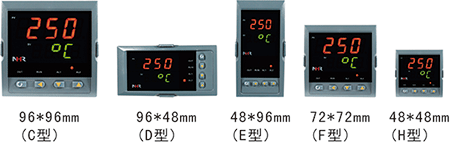

儀表面板

26747

25088










儀表接線圖

138571

儀表選型
NHR-1103 □--/--( )

① ② ③ ④ ⑤

規格尺寸

輸入分度號

代碼

**

代碼

分度號(測量范圍)

C
D
E
F
H

96*96*110mm(方式)
96*48*110mm
(橫式)
48*96*110mm
(豎式)
72*72*110mm
(方式)
48*48*110mm
(方式)

00
01
02
03
04
05
06
07
11
14

熱電偶B(400999℃)
熱電偶S(0999℃)
熱電偶K(0999℃)
熱電偶E分度(0999℃)
熱電偶T分度(0400℃)
熱電偶J分度(0999℃)
熱電偶R分度(0999℃)
熱電偶N分度(0999℃)
熱電阻Cu50(-50150℃)
熱電阻Pt100(-199650℃)

變送輸出(OUT)

報警(繼電器接點輸出)

代碼

輸出類型(負載電阻RL

代碼

報警限數

X
0
1

無輸出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)

X
1
2

無輸出
1
限報警
2
限報警

供電電源

備注

代碼

電壓范圍

無備注可省略

A
D

AC/DC 100240V50/60Hz
DC 12
36V


備注:
    1
、選型時請根據接線圖來選擇功能,由于尺寸小的儀表接線端子少,帶不了全功能,有的功能在同組端子上,只能選擇其中一種功能。
    2
、規格尺寸為H型的儀表,繼電器觸點容量為AC125V/0.5A、DC24V/0.5A。
    3
、選型時必須完整,沒有選到的功能項不能省略,必須用“X”補上。

1NHR-1103H-02-0/2-A
